به گزارش خبرنگاران، بنابر اعلام فلوپارس، مایعات عمدتا به وسیله پمپ و گازها به وسیله فن ، بلوئر یا کمپرسور منتقل می شوند. پمپ ها از دو قسمت اصلی پمپ و محرک تشکیل شده اند. محرک پمپ ها می تواند موتور های الکتریکی، بنزینی، گازوئیلی، پنوماتیکی، هیدرولیکی یا توربین ها باشد. رایج ترین نوع محرک، الکتروموتور ها هستند. برق مصرفی الکتروپمپ ها می تواند از نوع تکفاز یا سه فاز باشد. معمولا اتصال بین پمپ و موتور از نوع مستقیم یا غیر مستقیم می باشد.

مفاهیم مهم در پمپ

1-هد پمپ : به اختلاف ارتفاع پمپاژ (اختلاف فشار ورودی و خروجی) هد پمپ می گویند. در واقع پمپ باید به گونه ای انتخاب گردد که دورترین نازل یا شیر برداشت دارای فشار مناسبی باشد.

2-دبی پمپ : میزان حجم سیال جابجا شده در واحد زمان را دبی پمپ می گویند. این میزان بستگی به نوع پمپ و کارایی آن دارد.

3-توان پمپ : توان مورد احتیاج پمپ متناسب با هد و دبی خروجی آنها تعیین می گردد که معمولا با واحد کیلووات یا اسب بخار آن را نشان می دهند.

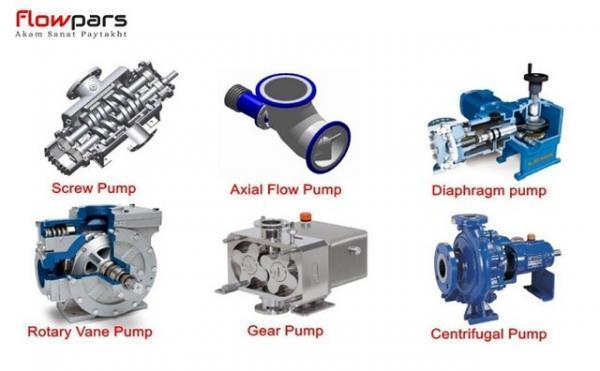

انواع پمپ

پمپ ها به دو دسته اصلی پمپ های دینامیکی یا جنبشی و پمپ های جابجایی مثبت تقسیم می شوند که این تقسیم بندی فقط به مکانیک حرکت سیال مربوط است و هر کدام از آنها هم به دسته های دیگر تقسیم بندی می شوند. بدنه این پمپ ها متناسب با کاربرد، معمولا از جنس استیل، چدن، پلیمر، برنج و آلومینیوم ساخته می گردد.

پمپ های دینامیکی

کار پمپ های دینامیکی ایجاد انرژی جنبشی در سیال و تبدیل آن به فشار است. این پمپ ها به دسته های مختلفی از جمله پمپ های گریز از مرکز ، پمپ های خاص و پمپهای محیطی تقسیم بندی می شوند. از این میان پمپ های سانتریفیوژ به علت کاربرد های فراوان و کارکرد ساده از پر مصرف ترین پمپ های موجود در صنعت هستند. برترین برند های پمپ در ایران شامل پنتاکس ، لوارا ، ابارا ، داب ، سایر ، لیو ، نوید موتور ، پمپیران ، راد پمپ ، توان تک ، فدک پمپ ، گراندفوس و KSB می باشند.

پمپ های سانتریفیوژ

پمپ های سانتریفیوژ بر اساس نیروی گریز از مرکز کار می نمایند. قطعات این پمپ ها شامل پروانه ، شفت ، حلزونی و ... است. مکاهمم کار پمپ های سانتریفیوژ به این گونه است که شفت باعث انتقال قدرت بین موتور محرک به پروانه می گردد. پروانه انواع مختلفی از جمله باز ، بسته و نیمه باز دارد و با حرکت دورانی حول شفت، انرژی مکانیکی را به جنبشی تبدیل می نماید. افزایش انرژی جنبشی باعث جداشدن سیال از لبه پروانه و وارد شدن آن به محفظه حلزونی می گردد. بعضی از این پمپ ها شامل انواع پمپ آب خانگی ، کف کش ، شناور ، لجن کش ، طبقاتی ، روغن داغ ، سیرکولاتور ، موتورخانه و تهویه مطبوع ، پمپ تصفیه استخر و جت جکوزی ، پمپ پلیمری ضد اسید ، پمپ بشکه کش برقی و بادی ، خودمکش فاضلابی و ... می باشد.

پمپ های جابجایی مثبت

پمپ های جابجایی مثبت به وسیله جابه جا کردن حجم تعیینی از سیال فشار آن را افزایش می دهند. در واقع این پمپ ها به گونه ای طراحی شده اند که سیال از یک سمت به داخل پمپ کشیده می گردد و در پایان هرسیکل متناسب با نوع آن از سمت دیگر خارج می گردد. از پمپ های جابجایی مثبت عمدتا برای ایجاد فشار بالا یا انتقال مایعات ویسکوز استفاده می گردد. این پمپ ها به دو نوع دورانی و رفت و برگشتی تقسیم می شوند. بعضی از پمپ های جابجایی مثبت شامل انواع پمپ های دیافراگمی ، دوزینگ پمپ تزریق ، پمپ دنده ای ، پیستونی ، لوب پمپ ها و مونو یا اسکرو می باشند.

پمپ های جابجایی مثبت رفت و برگشتی

این پمپ ها از سه قسمت اصلی شامل سوپاپ ورودی، پیستون و سوپاپ خروجی تشکیل شده اند. این گونه پمپ ها دارای میل لنگ هستند و حرکت دورانی آن را به رفت و برگشتی پیستون تبدیل می نمایند، با عقب رفتن پیستون، فشار هوای اطراف سیال را به وسیله سوپاپ ورودی وارد محفظه می نماید. با برگشت پیستون، فشار باعث بسته شدن سوپاپ ورودی و باز شدن سوپاپ خروجی می گردد.

پمپ های جابجایی مثبت دورانی (Rotary)

این پمپ ها به علت طراحی خاص خود نسبت به پمپ های رفت و برگشتی با وزن مشابه، سیال بیشتری را پمپ می نماید. همانطور که از نامشان تعیین است، با حرکت دورانی و به دام انداختن سیال باعث جابجایی آن می شوند. به نام مثال پمپ های دنده ای که شامل چرخ دنده های بهم پیوسته می باشند و سیال درون آنها قرار می گیرد و با چرخش چرخدنده ها به حرکت در می آید.

تفاوت پمپ سانتریفیوژ و جابجایی مثبت

1-پمپ های سانتریفیوژ به صورت پیوسته انرژی جنبشی را از پروانه به سیال منتقل می نمایند، اما پمپ های جابجایی مثبت سیال را به دام انداخته و باعث جابجایی آن می شوند.

2-در پمپ های جابجایی مثبت انرژی مستقیما به فشار تبدیل شده، در صورتی که در پمپ های سانتریفیوژ انرژی را ابتدا به سرعت و سپس در قسمت های حلزونی به فشار تبدیل می نمایند.

3-در صورت بسته شدن راستا خروجی در پمپ های جابجایی مثبت امکان آسیب رسیدن به پمپ و راستا لوله کشی وجود دارد. بنابراین توصیه می گردد در خروجی این پمپ ها حتما از شیر فشارشکن استفاده گردد. درحالیکه در پمپ های سانتریفیوژ با بسته شدن راستا خروجی بصورت مقطعی آسیب نمی بینند.

4-پمپ های سانتریفیوژ معمولا در فشار های میانه و دبی بالا استفاده می شوند، اما پمپ های جابجایی مثبت عمدتا برای فشارهای بالا، جریان کم و مایعات ویسکوز استفاده می شوند.
